单频对讲机光纤直放站由近端机和远端机组成。

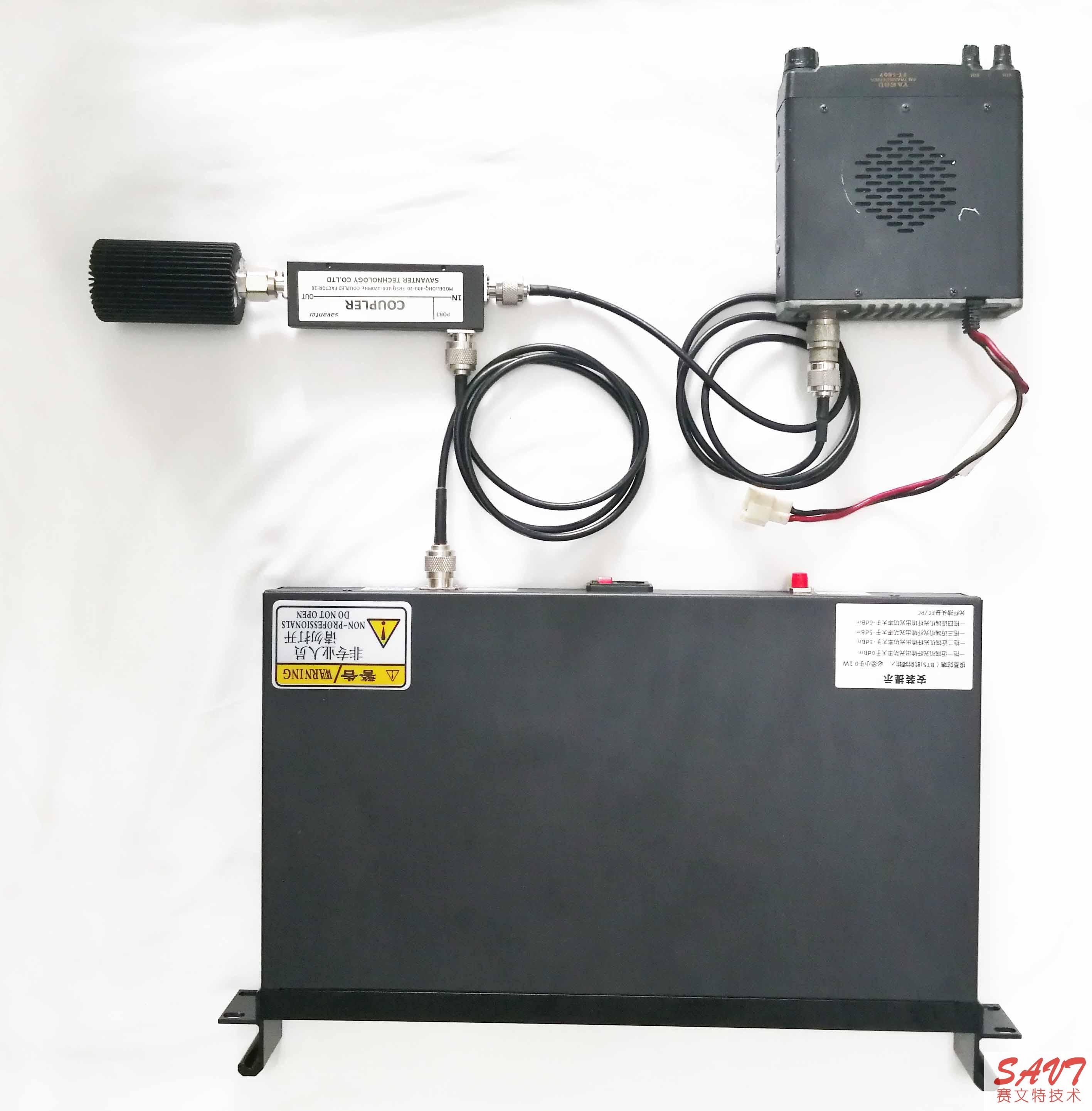

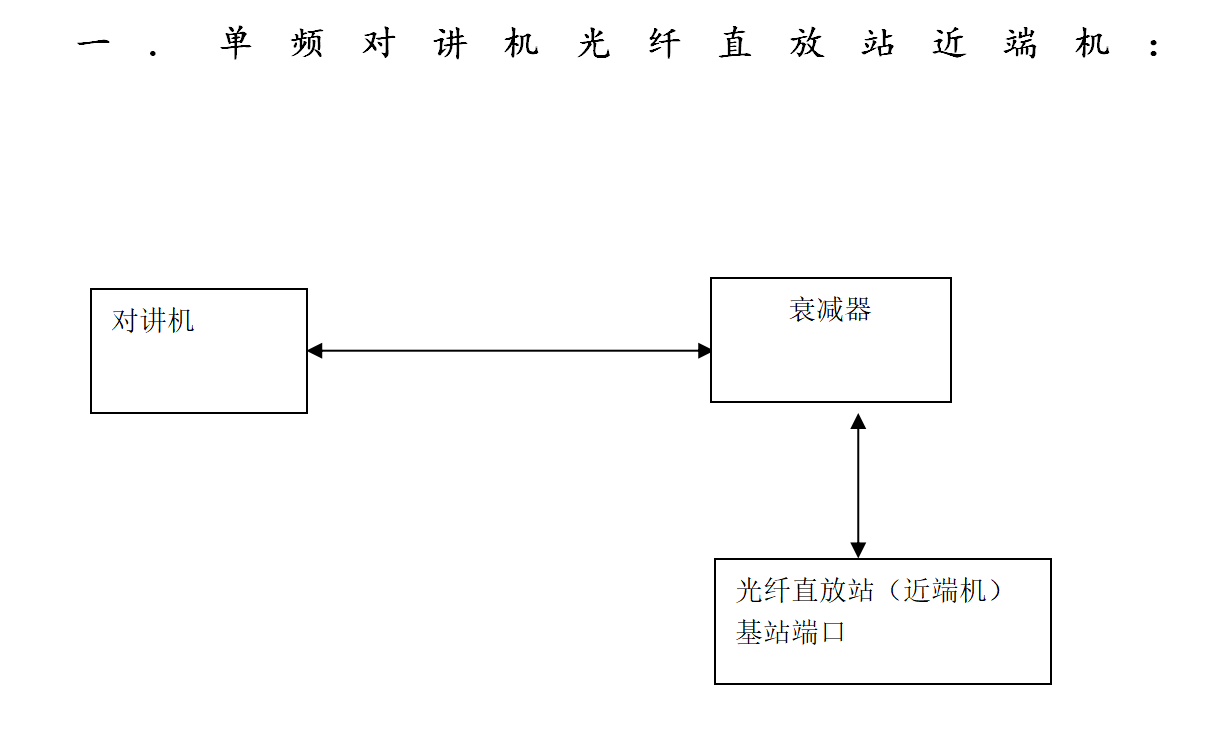

单频对讲机光纤直放站的近端机通过电缆和耦合器与对讲机相连;

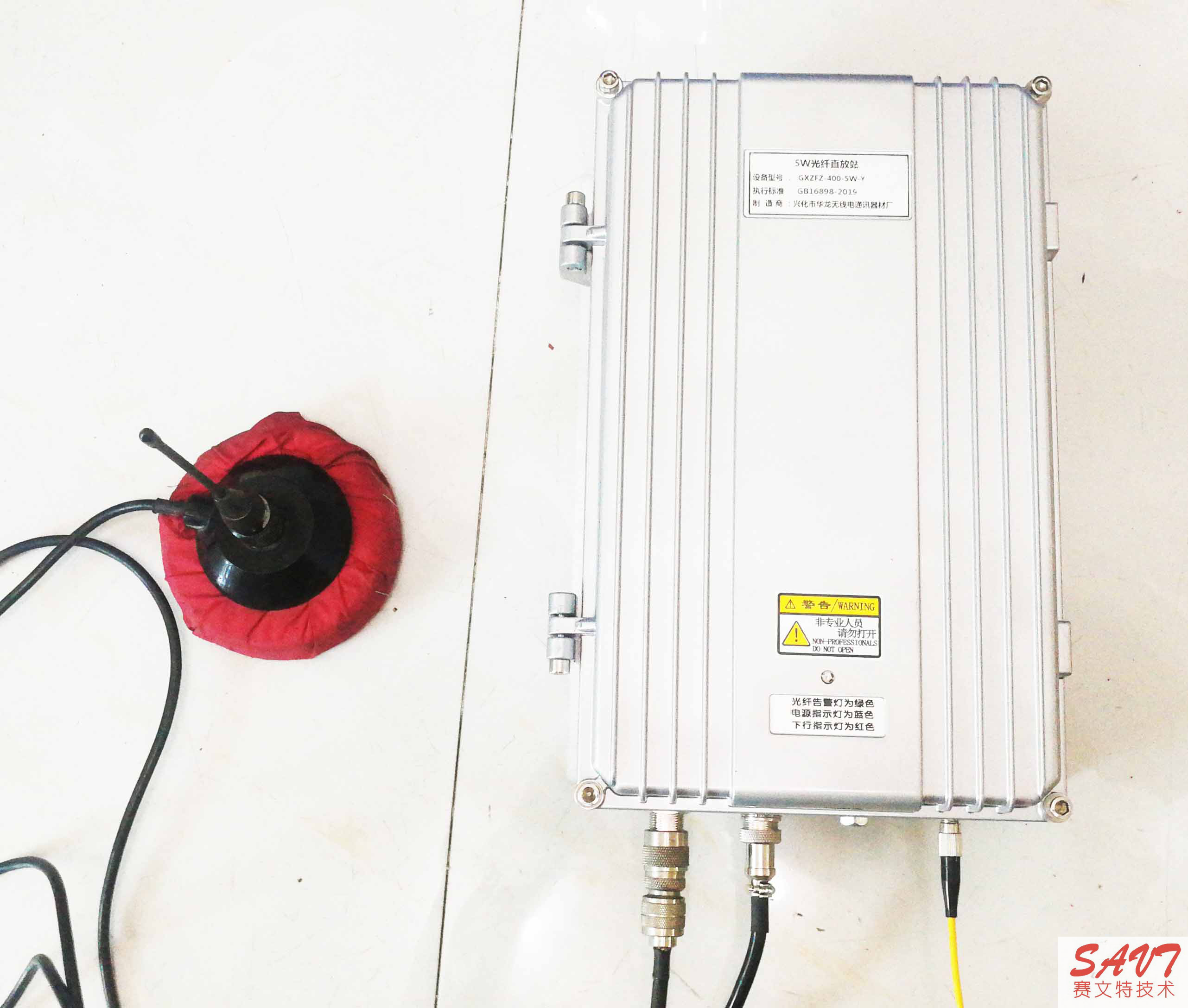

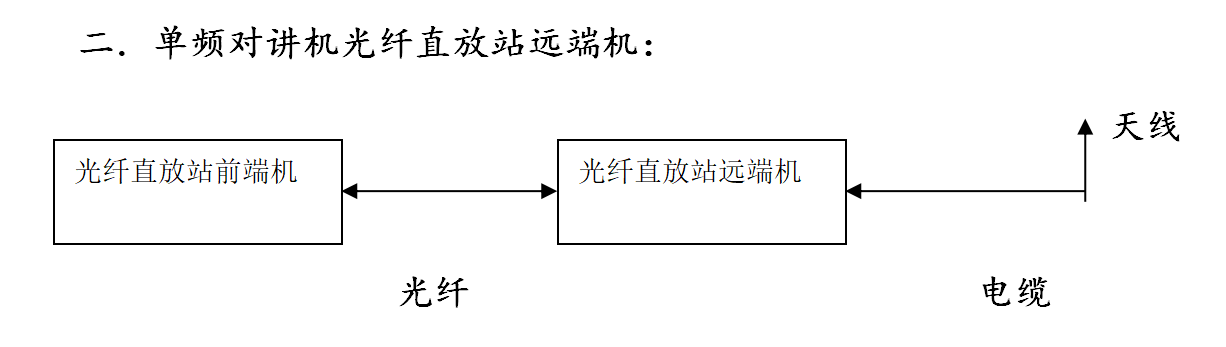

单频对讲机光纤直放站的远端机通过电缆和天线与需要覆盖的区域相连。
单频对讲机光纤直放站的近端机和远端机通过光纤相连。
要求:
1:连接到光纤直放站近端机的的下行射频信号强度应小于+20DBM,由于外加一个10DB衰减器,对讲机的输出功率应调到1W
近端机操作说明:

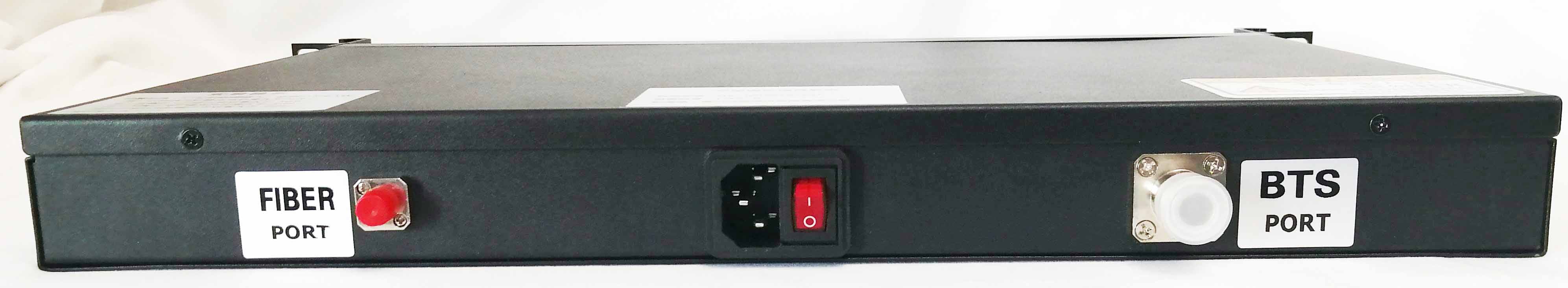

1:连接好电缆,电源线,光纤

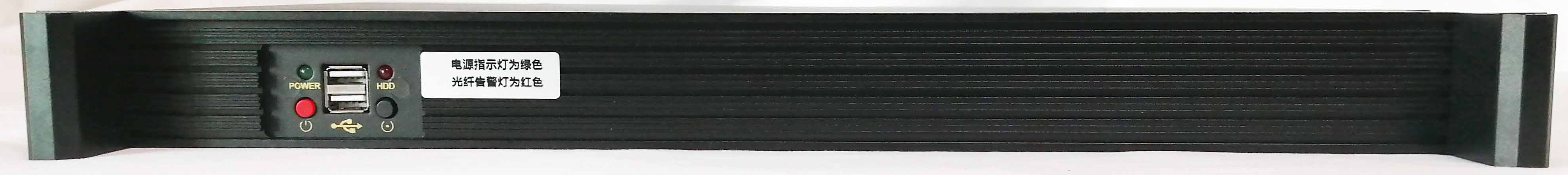

2:打开电源开关,电源灯亮
3:当远端机没开机/光纤损耗大/光纤未通等时,光告警灯亮。
4:需用功率计测试,确保对讲机输出的射频信号强度为1W左右。
要求:
1:连接到光纤直放站远端机的的输出下行射频信号功率为:5W,即37DBM,此时,下行功率指示灯会亮
2:连接到光纤直放站远端机的的输入上行射频信号强度为: -40~~-110DBM,
3:由于对讲机为数字对讲机,远端机发射时,下行指示灯会闪烁。

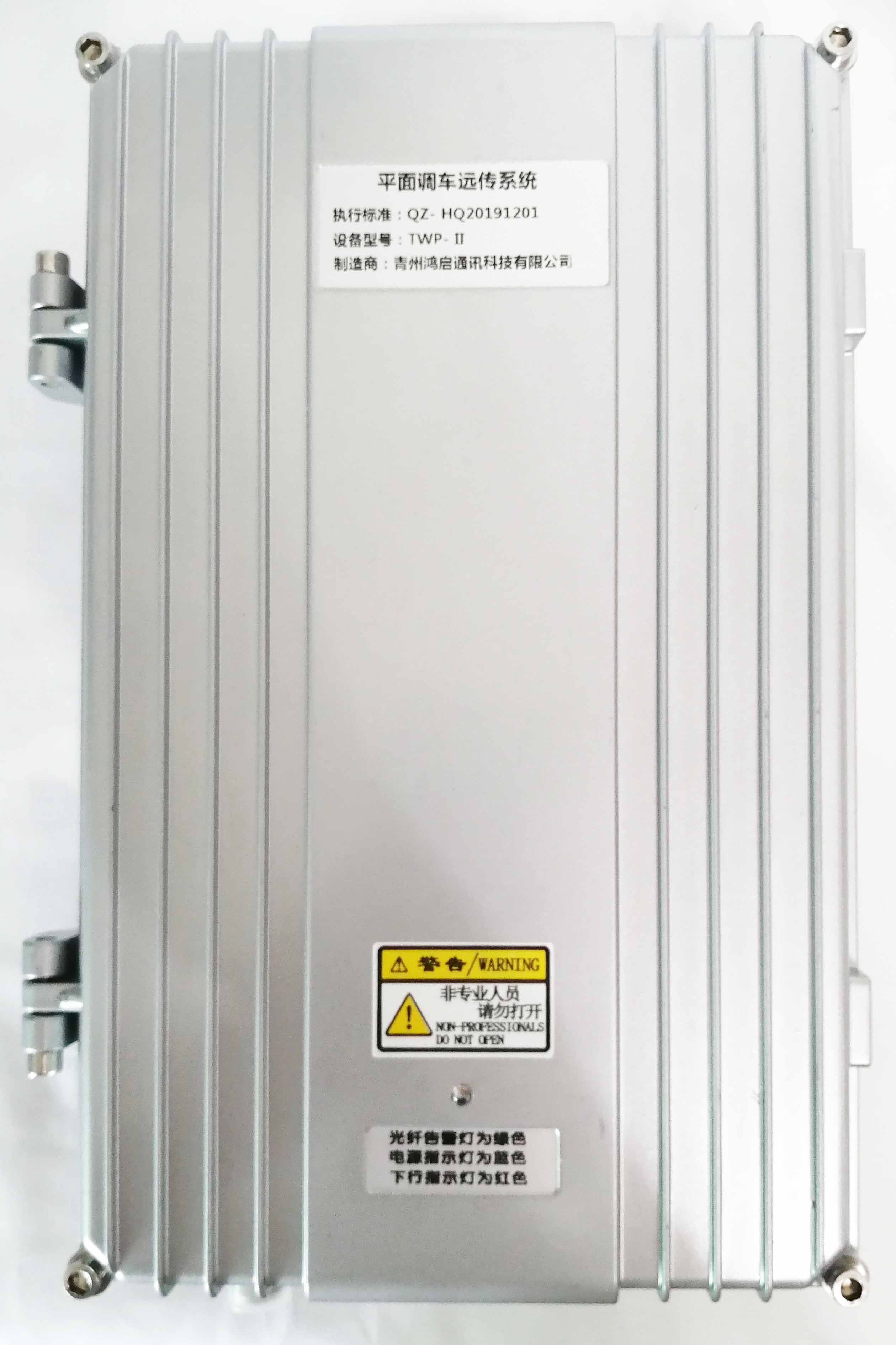

远端机操作说明:

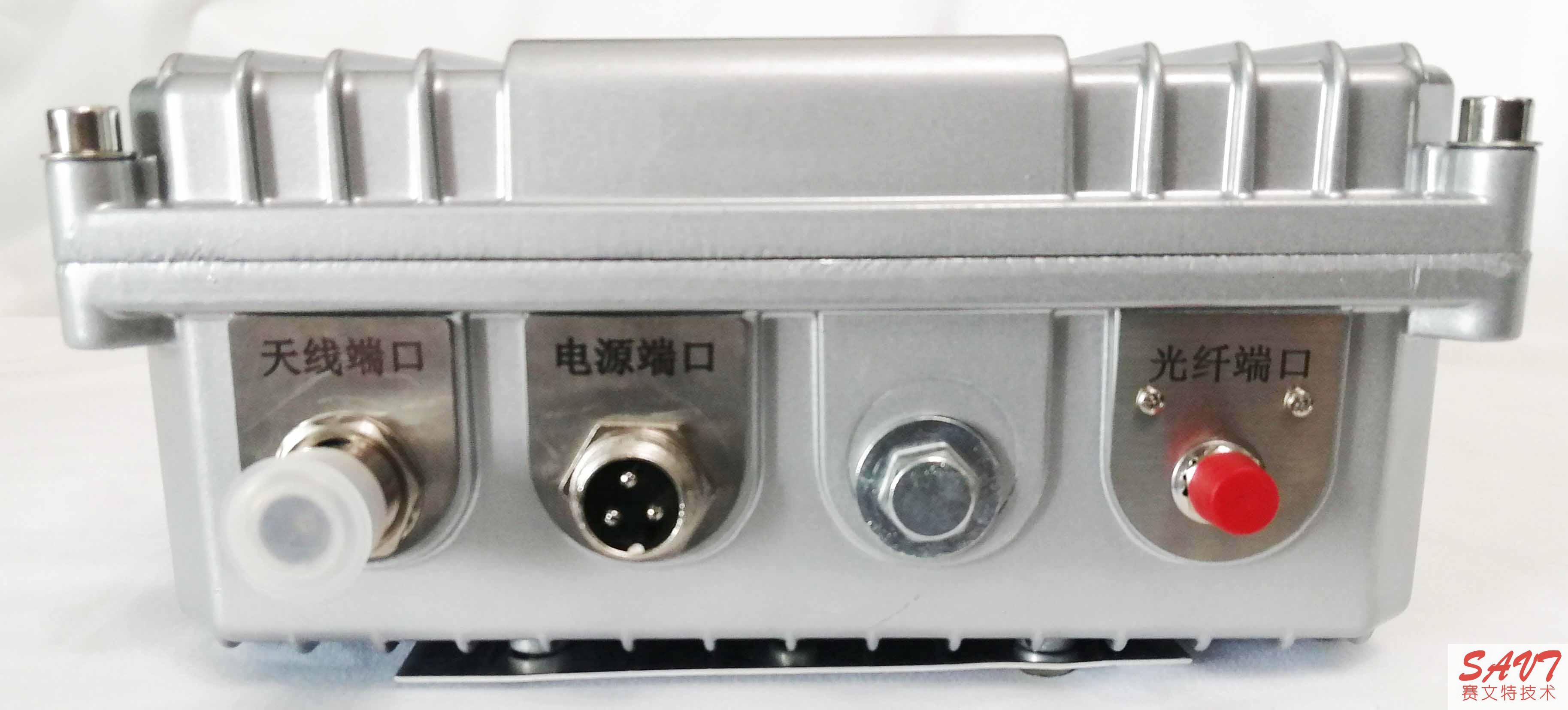

1:连接好电缆,电源线,光纤
2:打开电源开关,电源灯亮
3:当近端机没开机/光纤损耗大/光纤未通等时,光纤告警灯亮。
4:当中转台工作时,射频连接器接功率计,应有5W射频功率输出,下行功率指示灯会亮
