其他覆盖产品

  • 对讲机移频直放站
对讲机移频直放站

对讲机移频直放站

  • 产品描述:在对讲机通信中,常常因地形、传输条件限制,不可避免地出现一些中转台信号覆盖不到的盲区,在一般情况下可采用同频直放站,对需要覆盖的区域定向辐射以消除盲区或延伸基站的服务范围。
  • 在线订购

对讲机移频直放站

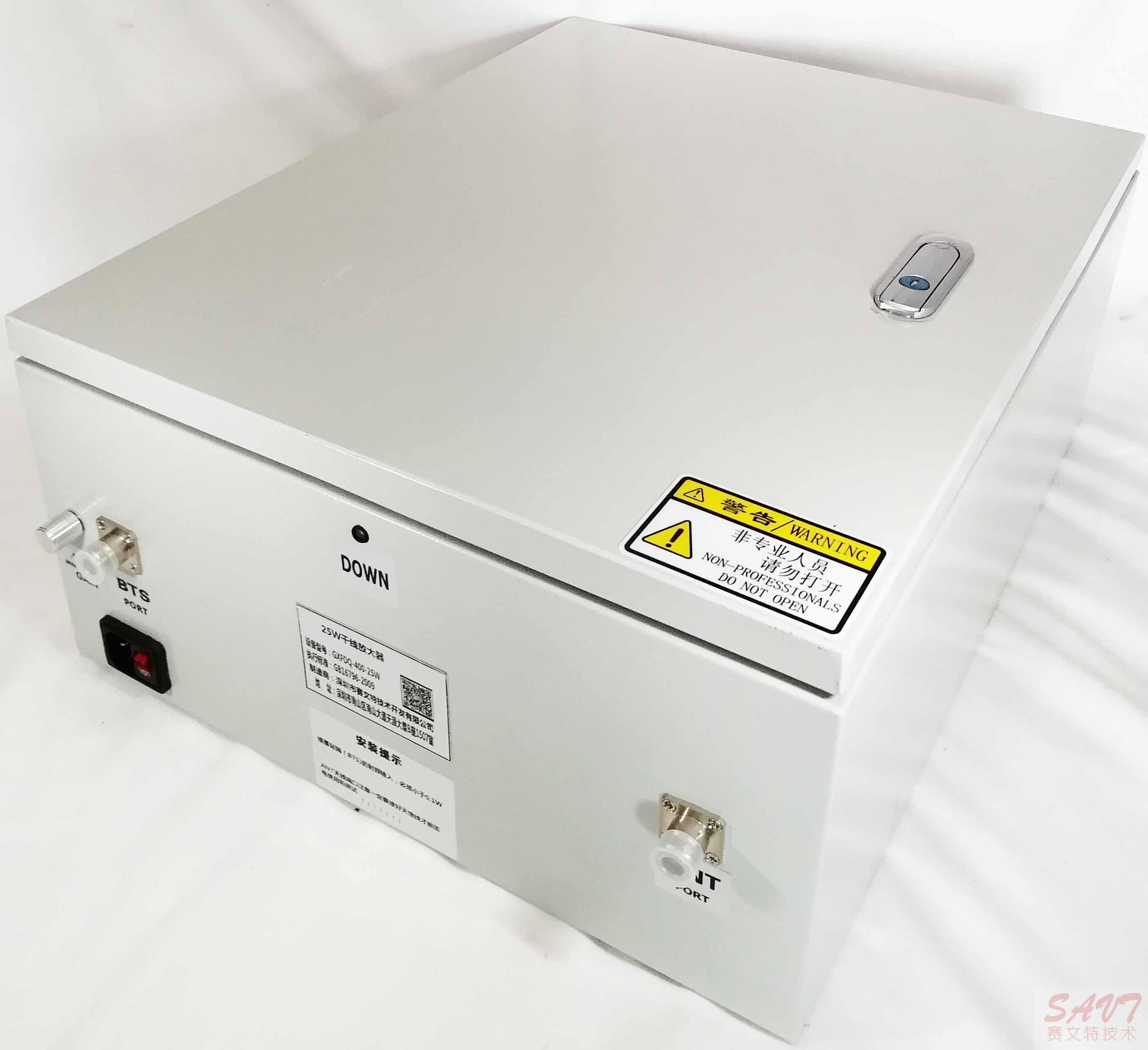

名称:对讲机移频直放站 型号:YPZFZ-400-20W

在对讲机通信中,常常因地形、传输条件限制,不可避免地出现一些中转台信号覆盖不到的盲区,在一般情况下可采用同频直放站,对需要覆盖的区域定向辐射以消除盲区或延伸基站的服务范围。由于技术上的原因,常规的同频直放站存在以下几个问题:

1、增益较高的直放站,施主天线和重发天线之间的隔离度要求很高,往往难以实现;

2、重发天线只能采用定向辐射,站址要求设在覆盖区的边缘,这不仅给选址带来困难,而且影响覆盖范围和服务质量。

3、在许多情况下,由于在所需覆盖的盲区边缘无法找到有足够信号强度的站址,同频直放站无法安装。

因此,我公司研制开发出对讲机移频直放站,可以解决开阔区域和大面积对讲机信号覆盖问题。

对讲机移频传输直放站由中继分机和覆盖分机两部分组成。其系统构成如下图所示:



基站下行信号在中继分机中由工作信道变换到传输信道,然后在覆盖分机中在由传输信道变回工作信道,经高功率放大后向覆盖区全向辐射。移动台的上行信号在覆盖分机中由工作信道变换到传输信道,然后在中继分机中再由传输信道变回工作信道。工作信道和传输信道的频率可以根据实际使用情况由软件设定。。


特点及应用范围:

与同频直放站相比,对讲机移频直放站有以下特点:

l 可使用全向天线,扩大了覆盖的范围;

l 高隔离度,可具有更高的输出功率;

l 不受视距传输的限制;

l 选址容易,安装简单;

l 有效克服了同频直放站的同频干扰问题;

与光纤直放站相比,对讲机移频直放站有以下特点:

l 节约资源,无需占用光纤。

l 站址不受光纤限制。

l 传输时延较小,站址于基站间距离可以较远。

综合以上特点,移频直放站特别适合市区基站密集区、光纤无法到达的边远地区用于盲区覆盖。

1

中继端机主要指标:

中继端机

工作频带 (MHz 400-430

450-470

增益 dB 50

增益可调范围 dB 3 (1dB步进)

输出功率 dBm 33-37 (下行)

-30-0 (上行)

频率稳定度 0.05PPm

时延 us

输入输出信道          软件调整

噪声系数 (dB) <5

带内波动 (dB) <

驻波比 <1.4

射频接头 NK

射频接头阻抗 (Ω) 50

工作电源 (V) AC220(20%~-25%) / DC24V / DC-48V

电源功耗 (W) <200

环境温度 () 40~+55

湿度 () 5 – 95(无凝结)

远程监控报警 可选配远程监控

2、覆盖端机主要指标:

覆盖端机

工作频带 (MHz 450-470

400-430

增益 dB 95

增益可调范围 dB 3 (1dB步进)

输出功率 dBm 40 (下行)

33 (上行)

频率稳定度 0.05PPm

时延 us

输入输出信道          软件调整

噪声系数 (dB) <5

带内波动 (dB) <3

驻波比 <1.4

射频接头 NK

射频接头阻抗 (Ω) 50

工作电源 (V) AC220(20%~-25%) / DC24V / DC-48V

电源功耗 (W) <300

环境温度 () 40~+55

湿度 () 5 – 95(无凝结)

远程监控报警 可选配远程监控
